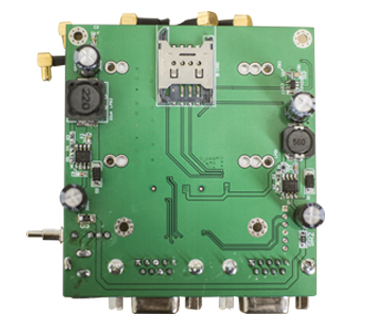

一、产品说明（LT10628-5W,LT10620-10W）
1.1概述
模块集成了RDSS射频收发芯片、功放芯片、基带电路等。模块可选内置RNSS&GPS模块，可以实现RDSS&GPS&RNSS 同时工作。该模块集成度高、功耗低、兼容接收RDSS、RNSS/GPS 卫星导航信号，实现机动载体的实时高 精度定位、测速等，非常适应于系统大规模应用的需求。
1.2 产品特性
|
模块尺寸 58.3mm×54mm×13.4mm |
RDSS接收功耗小于800mW，RNSS/GPS 功耗小于 300mW |
|
支持北斗RDSS、北斗RNSSB1/GPSL1 |
支持软件升级 |
|
发射功率 10W 输出 |
1.3 应用领域
|
北斗一体机 |
北斗气象采集装置 |
|
北斗手持机 |
北斗一代数传终端 |
|
北斗船载接收终端 |
二、技术指标
2.1 性能指标
2.2直流特性
|
参数 |
符号 |
最小 |
标准 |
最大 |
单位 |
条件 |
|
接收电压 |
VCC |
4.5 |
5 |
5.5 |
V |
|
|
功放电压 |
VCCPA |
11 |
12 |
13.6 |
V |
|
|
接收电流 |
IRX |
205 |
213 |
220 |
mA |
5V供电 |
|
发射电流 |
ITX |
2.3 |
2.5 |
2.7 |
A |
12V 供电 |
*该测试条件均在常温 25°C 环境下；
*12V 电源为突发工作模块，只有信号发射时才有电流，考虑到功放工作时大电流使得主板走线压降等影响，该电压需要适当调高，经验值12.5V。
2.3温度特性
|
参数 |
最小 |
标准 |
最大 |
单位 |
|
工作温度 |
-30 |
25 |
70 |
°C |
|
存储温度 |
-40 |
25 |
83 |
°C |
三、结构框图
模块可完整实现北斗一代 RDSS 定位功能、短报文通信功能，其基本功能框图如下图所示
内部 RDSS 部分结构框图
四、接口说明
4.1 硬件接口
1、模块射频接口为：MMCX-KE；
2、通信和电源接口为：AXK5F30547YG，各管脚定义如下表所示：
4.2软件接口说明
五、典型应用
