惯性组合教学产品系列

惯性多维旋转教学平台
一、产品特性

※标配步进电机使用公司自主研发的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,
方便客户做精密定位


※台面外围的刻度圈是激光刻划标尺

二、产品参数


产品型号 ZT505SW01



角度范围 绕X,Y,Z三轴360°
台面尺寸 150×150mm
传动比 180∶1
驱动机构 蜗轮和蜗杆机构
导轨形式 轴承
步进电机(1.8°) SST57D3301
主体材料 铝合金
表面处理 阳极氧化发黑
中心承载 10kg
重量 10kg



分辨率 0.01°=36″(无细分)
0.0005°=1.8″(20细分)
速度 25°/sec
重复定位精度 0.005°=18″
绝对定位精度 0.01°=36″
端跳精度 15µ
空回 0.005°=18″
偏心 20µ
丢步 0.005°=18″
平行度 100µ

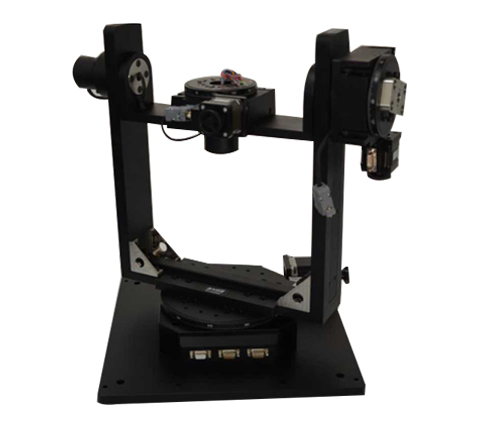

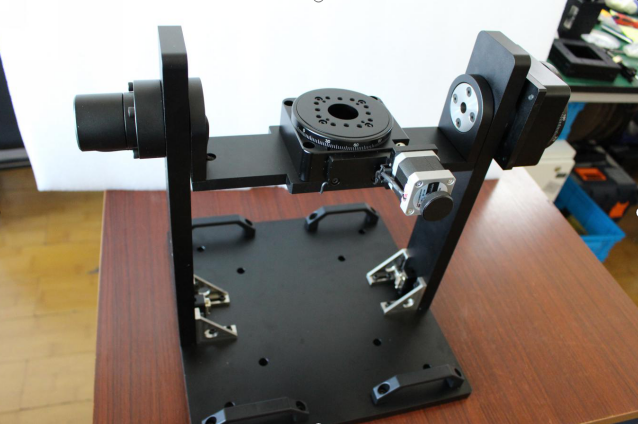

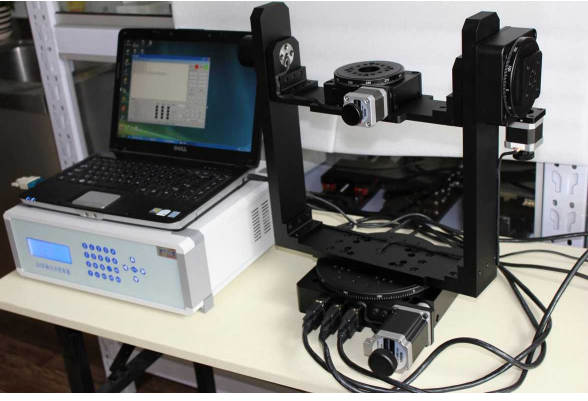

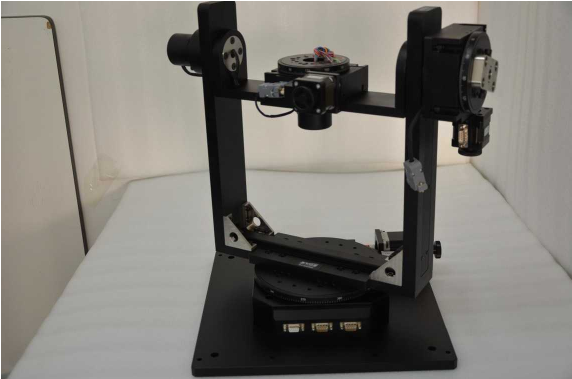

三、产品实物图
